| 加工定制：否 | 品牌：TIM | 型号：HC-49S |
| 种类：谐振器 | 标称频率：14.7456（MHz） MHz | 调整频差：20pp（MHz） MHz |
| 温度频差：20（MHz） MHz | 总频差：20pp（MHz） MHz | 负载电容：20（pF） pF |
| 负载谐振电阻：40（Ω） Ω | 激励电平：50（mW） mW | 基准温度：-40-85（℃） ℃ |
| 插入损耗：30（dB） dB | 阻带衰减：0（dB） dB | 输入阻抗：30（kΩ） kΩ |
| 输出阻抗：0（kΩ） kΩ |

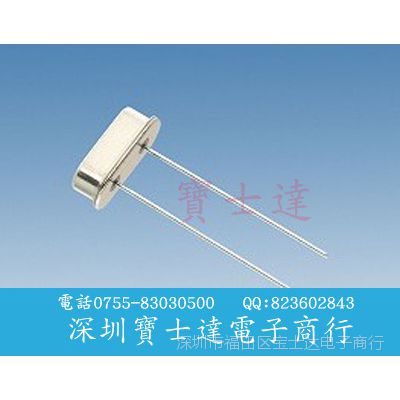

宝士达电子商行大量供应|石英晶振|晶振8Mhz 8.000mhz49S 插件 谐振器|
1.型 号Modle NO. | HC-49S |
2.频 率Nominal frequency | 24.000 |
3.调整频率Frequency stability(Tol) | ±20ppm(ref at 25℃) |
4.振动模式Oscillation Mode | Fundamental□3rd Overtone |
5.工作温度Operation Temperature | -20℃～+70℃ |
6.温度频差Temperature Charactcristic | ±30ppm(-40℃TO +85℃) |
7..焊接温度Resistance to soldering heat | 260±5℃solder bath for 3±0.05 |
8.负载电容Load Capacitancc | 20PF |
9.串联电阻Series Resistance(ESR) | 30Ωmax |
10.激励功率Drive Level | 100uw |
11.静态电容Shunt Capacitance | 7pf max |
12.老 化Aging Rate per Year | ±3ppm/year |
13.绝缘电阻Insulation Resistance | 500MΩ min at DC 100V±10V |
环境情况
ENVIRONMENT CHARACTERISTIC
1.贮存温度Storage Temperature Range | -45℃to +85℃ |
2.贮存湿度Storage Humidity | 20—80% |
3.耐湿试验Bumidity Test 试验结果Test Result |
1.1R＞500Ω at 100V±10V(DC) 2.电性:频率牵引度无变化 No Change W.R.T Pulling Force |
4.盐雾试验Salt Spray Test 试验结果Test Result | 1.温度Temperature±35℃ ±2℃ 2.时间Length of Test:48小时(HRS) 3.氯化钠NaCl1%：5% 表面无痕迹No trace on the surface |
宝士达电子公司介绍：
宝士达电子工厂设于深圳南山西丽阳光工业区。厂区面积16000M2，月产晶体谐振器1100万只。宝士达电子生产部拥有日本***生产技术和稳定的技术团队，
从切片、倒边、溅射、碰焊、充氮气，高压检漏，成品检测等全部由高精密的自动化、机械化生产线在高等级无尘车间里面完成，从而提高了
产品合格率、可靠性、一致性，为客户从根本上提供了稳定的质量***。 同时公司拥有占员工人数20%的工程技术人员，并在2008年成立自己研发中心；
公司通过***9002、ISCO9001认证并注册，2000版质量管理体系认证，并实施了企业资源计划(ERP）管理系统，建立了高效完善的质保体系。
